Terminazioni per cavi energia

Terminazioni per cavi energia

Descrizione

Dati Tecnici

Certificazioni

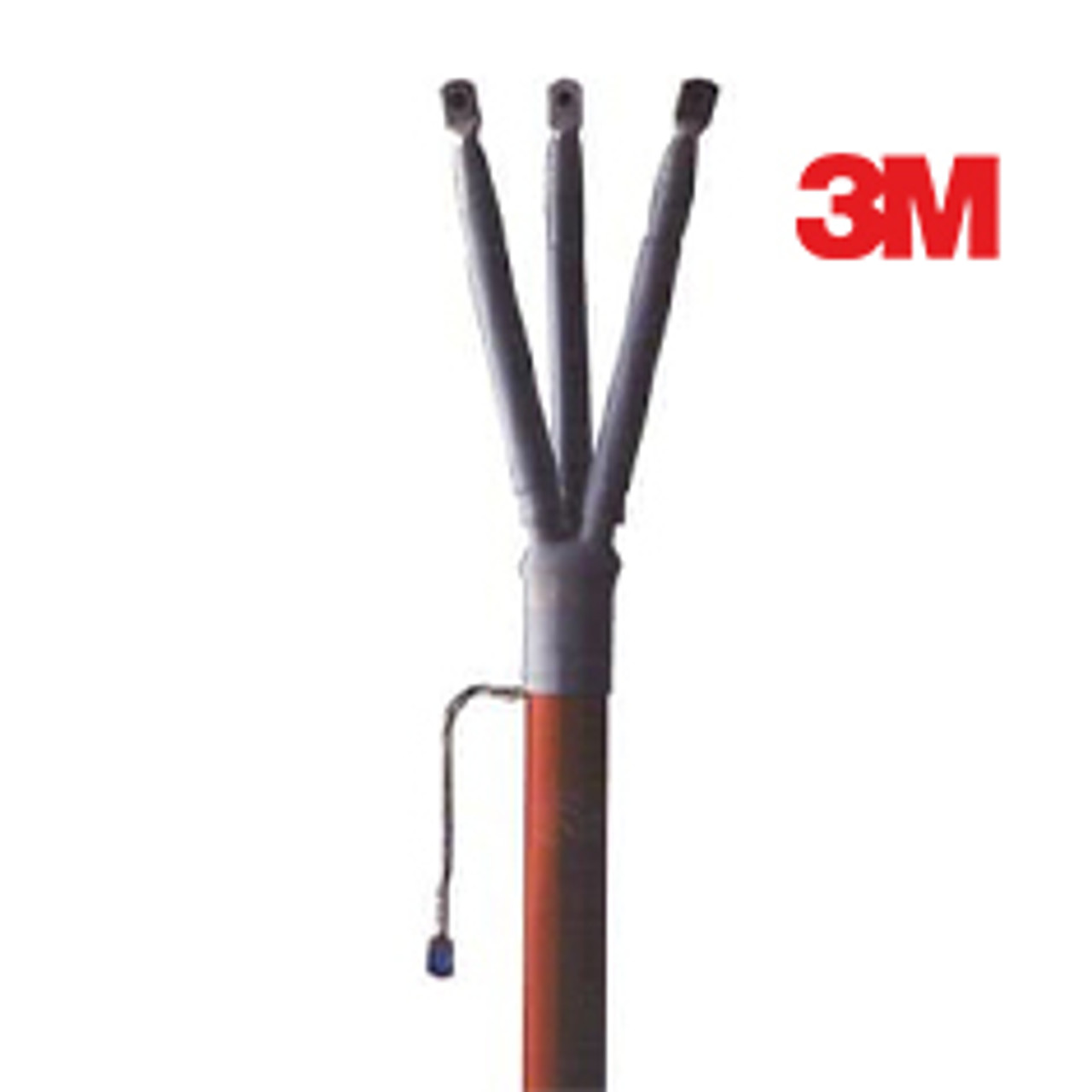

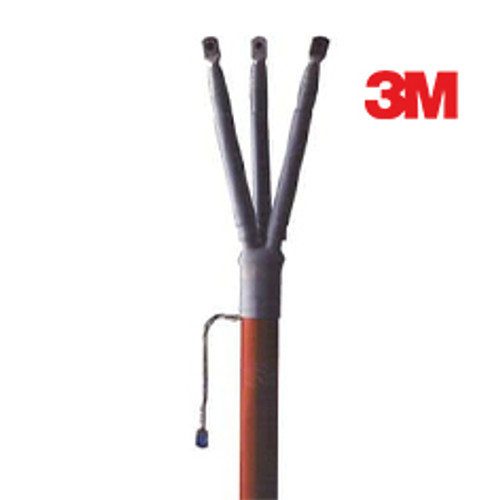

Le terminazioni per cavi energia offrono soluzioni affidabili per la connessione e l'isolamento di cavi elettrici in applicazioni di media tensione. Progettate per garantire protezione meccanica, isolamento elettrico e tenuta all'umidità, sono ideali per installazioni in ambienti interni ed esterni.

Brand



Tensione nominale: fino a 52 kV. Campo di applicazione: cavi unipolari e tripolari con isolamento polimerico.
Materiali: gomma siliconica autorestringente, EPDM.
Tipologie: terminazioni autorestringenti a freddo (serie QT-II e QT-III), terminazioni sconnettibili a cono esterno. Installazione: facile e sicura, senza necessità di strumenti speciali o calore.

Conformi alle normative IEC 60502-4, CENELEC HD 629.1 e IEEE 48. Prodotti testati secondo gli standard internazionali per garantire sicurezza e affidabilità nelle applicazioni elettriche.

Disponibile in 44 versioni
a partire da €100,22
Disponibile in 2-4 settimane
Visualizza versioni

Richiedi un preventivo

Cod. Art connettore ad aletta a stelo incluso nel kit calotta preformata multipolare category 0 marchi codice prodotto dimensione massima del conduttore dimensione minima del conduttore tensione category 1 category 2 intervallo diametro esterno isolamento del cavo tensione nominale tipo di cavo diametro esterno isolamento misure metriche interni esterni numero di camicie numero di conduttori schermatura del cavo Unità Dati tecnici Quantità Prezzo/Unità
SGBO7000092469 category_0 Prodotti elettrici marchi 3M™ category_1 Connettori per cavi energia category_2 Terminazioni per cavi energia codice_prodotto 81389 Unità 1 pezzo –
€100,22
SGBO7000092255 connettore_ad_aletta_a_stelo_incluso_nel_kit No calotta_preformata_multipolare Si category_0 Prodotti elettrici marchi 3M™ codice_prodotto 94EB63-4 dimensione_massima_del_conduttore 150 mm² dimensione_minima_del_conduttore 25 mm² tensione 18/30 kV category_1 Connettori per cavi energia category_2 Terminazioni per cavi energia intervallo_diametro_esterno_isolamento_del_cavo 21.3 mm - 35 mm tensione_nominale 18/30 kV tipo_di_cavo Cavo isolato polimerico, schermato in rame, armato/non armato diametro_esterno_isolamento_misure_metriche 35 mm interni_esterni Esterni numero_di_camicie 8 numero_di_conduttori 3 schermatura_del_cavo Schermatura a nastro Unità 1 pezzo –
€1 142,66
SGBO7000092254 connettore_ad_aletta_a_stelo_incluso_nel_kit No calotta_preformata_multipolare Si category_0 Prodotti elettrici marchi 3M™ codice_prodotto 94EB63-3 dimensione_massima_del_conduttore 150 mm² dimensione_minima_del_conduttore 25 mm² tensione 18/30 kV category_1 Connettori per cavi energia category_2 Terminazioni per cavi energia intervallo_diametro_esterno_isolamento_del_cavo 21.3 mm - 35 mm tensione_nominale 18/30 kV tipo_di_cavo Cavo isolato polimerico, schermato in rame, armato/non armato diametro_esterno_isolamento_misure_metriche 35 mm interni_esterni Interni (18/30 kV) / Esterni (12/20 kV) numero_di_camicie 6 numero_di_conduttori 3 schermatura_del_cavo Schermatura a nastro Unità 1 pezzo –
€928,42
SGBO7000092253 connettore_ad_aletta_a_stelo_incluso_nel_kit No calotta_preformata_multipolare Si category_0 Prodotti elettrici marchi 3M™ codice_prodotto 94EB62-3 dimensione_massima_del_conduttore 50 mm² dimensione_minima_del_conduttore 25 mm² tensione 18/30 kV category_1 Connettori per cavi energia category_2 Terminazioni per cavi energia intervallo_diametro_esterno_isolamento_del_cavo 16.2 mm - 28.4 mm tensione_nominale 18/30 kV tipo_di_cavo Cavo isolato polimerico, schermato in rame, armato/non armato diametro_esterno_isolamento_misure_metriche 28.4 mm interni_esterni Interni (18/30 kV) / Esterni (12/20 kV) numero_di_camicie 6 numero_di_conduttori 3 schermatura_del_cavo Schermatura a nastro Unità 1 pezzo –
€747,82
SGBO7000092252 connettore_ad_aletta_a_stelo_incluso_nel_kit No calotta_preformata_multipolare Si category_0 Prodotti elettrici marchi 3M™ codice_prodotto 93EB61-3 diametro_esterno_isolamento_misure_metriche 28.4 mm category_2 Terminazioni per cavi energia tensione 12/20 kV category_1 Connettori per cavi energia dimensione_massima_del_conduttore 70 mm² dimensione_minima_del_conduttore 50 mm² intervallo_diametro_esterno_isolamento_del_cavo 16 mm - 28.4 mm tensione_nominale 12/20 kV tipo_di_cavo Cavo isolato polimerico, schermato in rame, armato/non armato interni_esterni Interni (12/20 kV) / Esterni (6/10 kV) numero_di_camicie 4 numero_di_conduttori 3 riga_di_tensione 6/10 kV schermatura_del_cavo Non schermato Unità 1 pezzo –
€561,62
SGBO7000092200 calotta_preformata_multipolare No connettore_ad_aletta_a_stelo_incluso_nel_kit No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 codice_prodotto 74171 dimensione_massima_del_conduttore 400 mm² dimensione_minima_del_conduttore 185 mm² tensione 18/30 kV category_1 Connettori per cavi energia category_2 Terminazioni per cavi energia intervallo_diametro_esterno_isolamento_del_cavo 26.7 mm - 45.7 mm tensione_nominale 19/33 kV tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico diametro_esterno_isolamento_misure_metriche 45.7 mm interni_esterni Interni/Esterni numero_di_camicie 8 schermatura_del_cavo Schermatura con cavo Unità 1 pezzo –
€727,06
SGBO7000092199 calotta_preformata_multipolare No connettore_ad_aletta_a_stelo_incluso_nel_kit No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 codice_prodotto 74098 dimensione_massima_del_conduttore 240 mm² dimensione_minima_del_conduttore 70 mm² tensione 18/30 kV category_1 Connettori per cavi energia category_2 Terminazioni per cavi energia intervallo_diametro_esterno_isolamento_del_cavo 21.1 mm - 38.9 mm tensione_nominale 19/33 kV tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico diametro_esterno_isolamento_misure_metriche 38.9 mm interni_esterni Interni/Esterni numero_di_camicie 8 schermatura_del_cavo Schermatura con cavo Unità 1 pezzo –
€730,22
SGBO7000092194 connettore_ad_aletta_a_stelo_incluso_nel_kit No calotta_preformata_multipolare Si category_0 Prodotti elettrici marchi 3M™ codice_prodotto 17383 diametro_esterno_isolamento_misure_metriche 26.7 mm intervallo_diametro_esterno_isolamento_del_cavo 22.2 mm - 26.7 mm dimensione_massima_del_conduttore 240 mm² numero_di_camicie 0 riga_di_tensione 3.6/6 kV tensione 3.6/6 kV dimensione_minima_del_conduttore 185 mm² category_1 Connettori per cavi energia category_2 Terminazioni per cavi energia tensione_nominale 3.6/6 kV numero_di_conduttori 3 Unità 1 pezzo –
€372,98
SGBO7000092193 connettore_ad_aletta_a_stelo_incluso_nel_kit No calotta_preformata_multipolare Si category_0 Prodotti elettrici marchi 3M™ codice_prodotto 15860 diametro_esterno_isolamento_misure_metriche 22.6 mm intervallo_diametro_esterno_isolamento_del_cavo 19.1 mm - 22.6 mm dimensione_massima_del_conduttore 150 mm² numero_di_camicie 0 riga_di_tensione 3.6/6 kV tensione 3.6/6 kV dimensione_minima_del_conduttore 120 mm² category_1 Connettori per cavi energia category_2 Terminazioni per cavi energia tensione_nominale 3.6/6 kV numero_di_conduttori 3 Unità 1 pezzo –
€331,72
SGBO7000092176 calotta_preformata_multipolare No connettore_ad_aletta_a_stelo_incluso_nel_kit No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 codice_prodotto 92EB601 diametro_esterno_isolamento_misure_metriche 16.5 mm category_2 Terminazioni per cavi energia tensione 6/10 KV category_1 Connettori per cavi energia dimensione_massima_del_conduttore 25 mm² dimensione_minima_del_conduttore 16 mm² intervallo_diametro_esterno_isolamento_del_cavo 11.2 mm - 16.5 mm tensione_nominale 6/10 KV tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico interni_esterni Interni numero_di_camicie 0 riga_di_tensione 6/10 kV schermatura_del_cavo Schermatura con cavo Unità 1 pezzo –
€297,26
SGBO7000092175 calotta_preformata_multipolare No connettore_ad_aletta_a_stelo_incluso_nel_kit No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Connettori per cavi energia tipo_di_prodotto Restringimento a freddo tensione_nominale 18/30 kV category_2 Terminazioni per cavi energia schermatura_del_cavo Schermatura con cavo codice_prodotto 94EB632 applicazioni Terminazione del cavo tensione 18/30 kV dimensione_massima_del_conduttore 240 mm² dimensione_minima_del_conduttore 120 mm² intervallo_diametro_esterno_isolamento_del_cavo 27 mm - 45.7 mm tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico applicazione_tensione Media tensione diametro_esterno_isolamento_misure_metriche 45.7 mm interni_esterni Esterni numero_di_camicie 8 riga_di_tensione 18/30 kV Unità 1 pezzo –
€785,26
SGBO7000092174 calotta_preformata_multipolare No connettore_ad_aletta_a_stelo_incluso_nel_kit No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 codice_prodotto 94EB622 diametro_esterno_isolamento_misure_metriche 35 mm category_2 Terminazioni per cavi energia tensione 18/30 kV category_1 Connettori per cavi energia dimensione_massima_del_conduttore 150 mm² dimensione_minima_del_conduttore 50 mm² intervallo_diametro_esterno_isolamento_del_cavo 21.3 mm - 35 mm tensione_nominale 18/30 kV tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico interni_esterni Esterni numero_di_camicie 8 riga_di_tensione 18/30 kV schermatura_del_cavo Schermatura con cavo Unità 1 pezzo –
€692,06
SGBO7000092173 calotta_preformata_multipolare No connettore_ad_aletta_a_stelo_incluso_nel_kit No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Connettori per cavi energia tipo_di_prodotto Restringimento a freddo tensione_nominale 18/30 kV category_2 Terminazioni per cavi energia schermatura_del_cavo Schermatura con cavo codice_prodotto 94EB641 applicazioni Terminazione del cavo tensione 12/20 kV dimensione_massima_del_conduttore 300 mm² dimensione_minima_del_conduttore 120 mm² intervallo_diametro_esterno_isolamento_del_cavo 27.4 mm - 45.7 mm tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico applicazione_tensione Media tensione diametro_esterno_isolamento_misure_metriche 45.7 mm interni_esterni Interni (18/30 kV) / Esterni (12/20 kV) numero_di_camicie 6 riga_di_tensione 12/20 kV Unità 1 pezzo –
€590,96
SGBO7000092172 calotta_preformata_multipolare No connettore_ad_aletta_a_stelo_incluso_nel_kit No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Connettori per cavi energia tipo_di_prodotto Restringimento a freddo tensione_nominale 18/30 kV category_2 Terminazioni per cavi energia schermatura_del_cavo Schermatura con cavo codice_prodotto 94EB631 applicazioni Terminazione del cavo tensione 12/20 kV dimensione_massima_del_conduttore 150 mm² dimensione_minima_del_conduttore 50 mm² intervallo_diametro_esterno_isolamento_del_cavo 21.3 mm - 35 mm tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico applicazione_tensione Media tensione diametro_esterno_isolamento_misure_metriche 21.336 mm interni_esterni Interni (18/30 kV) / Esterni (12/20 kV) numero_di_camicie 6 riga_di_tensione 12/20 kV Unità 1 pezzo –
€505,32
SGBO7000092171 calotta_preformata_multipolare No connettore_ad_aletta_a_stelo_incluso_nel_kit No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Connettori per cavi energia tipo_di_prodotto Restringimento a freddo tensione_nominale 18/30 kV category_2 Terminazioni per cavi energia schermatura_del_cavo Schermatura con cavo codice_prodotto 94EB621 applicazioni Terminazione del cavo tensione 12/20 kV dimensione_massima_del_conduttore 50 mm² dimensione_minima_del_conduttore 25 mm² intervallo_diametro_esterno_isolamento_del_cavo 16.2 mm - 28.5 mm tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico applicazione_tensione Media tensione diametro_esterno_isolamento_misure_metriche 16.256 mm interni_esterni Interni (18/30 kV) / Esterni (12/20 kV) numero_di_camicie 6 riga_di_tensione 12/20 kV Unità 1 pezzo –
€446,30
SGBO7000092170 calotta_preformata_multipolare No connettore_ad_aletta_a_stelo_incluso_nel_kit No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Connettori per cavi energia tipo_di_prodotto Restringimento a freddo tensione_nominale 12/20 kV category_2 Terminazioni per cavi energia schermatura_del_cavo Schermatura con cavo codice_prodotto 93EB641 applicazioni Terminazione del cavo tensione 12/20 kV dimensione_massima_del_conduttore 500 mm² dimensione_minima_del_conduttore 185 mm² intervallo_diametro_esterno_isolamento_del_cavo 27 mm - 45.7 mm tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico applicazione_tensione Media tensione diametro_esterno_isolamento_misure_metriche 45.7 mm interni_esterni Interni (12/20 kV) / Esterni (6/10 kV) numero_di_camicie 4 riga_di_tensione 12/20 kV Unità 1 pezzo –
€483,88
