Giunzioni retraibili a freddo

Giunzioni retraibili a freddo

Descrizione

Dati Tecnici

Certificazioni

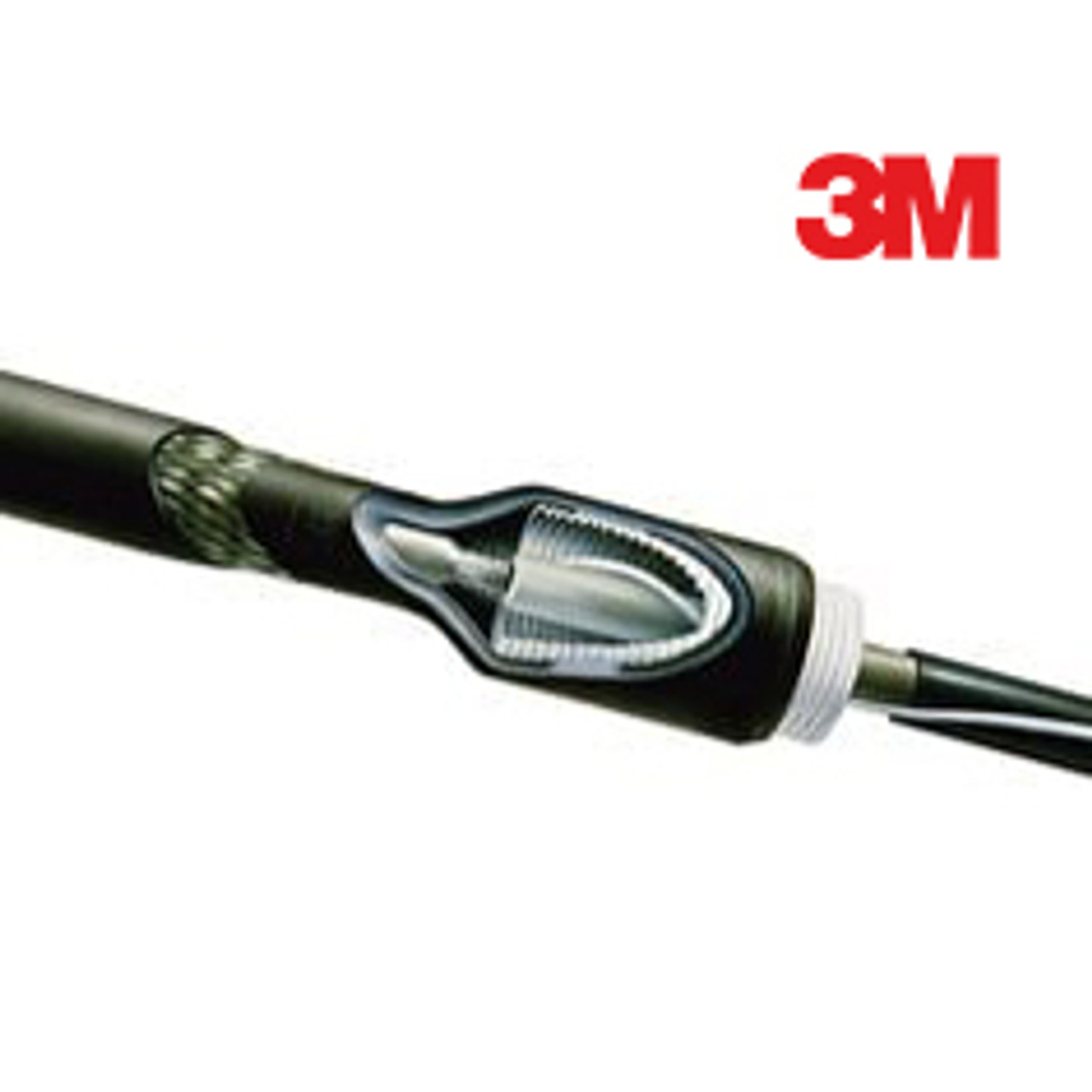

Le giunzioni retraibili a freddo QS200-MB sono progettate per la connessione in linea di cavi di media tensione fino a 24kV. Facili da installare senza utilizzo di calore o strumenti speciali, garantiscono protezione meccanica e tenuta all’umidità grazie ai tubi in gomma EPDM e al sistema Cold Shrink. Ideali per cavi unipolari polimerici con schermo in rame.

Brand

Tensione nominale: fino a 24kV.
Campo di applicazione: cavi polimerici singoli da 95mm² a 630mm².
Materiali: Corpo giunzione in silicone Cold Shrink, tubi di re-jacketing in EPDM, molle di contatto a forza costante. Temperature di installazione: da -20°C a +50°C. Nessun utilizzo di fiamme o strumenti speciali.
Durata di stoccaggio: 3 anni a temperatura controllata (-40°C a +50°C).

Conforme alle specifiche CENELEC HD 629.1, IEC 60502-4. Conforme ai requisiti RoHS e WEEE. Prodotto secondo gli standard internazionali di qualità e sicurezza.

Disponibile in 21 versioni
a partire da €776,06
Disponibile in 2-4 settimane
Visualizza versioni

Richiedi un preventivo

Cod. Art con connettori a vite connessione carta cavi incapsulati in plastica category 0 marchi numero di conduttori codice prodotto diametro esterno del cavo misure metriche diametro esterno isolamento misure metriche category 1 tensione category 2 dimensione massima del conduttore dimensione minima del conduttore intervallo diametro esterno isolamento del cavo modello tensione nominale tipo di cavo tipo di giunta schermatura del cavo vita utile Unità Quantità Prezzo/Unità
SGBO7000092417 connessione_carta_cavi_incapsulati_in_plastica No con_connettori_a_vite Si category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 codice_prodotto 99922 diametro_esterno_del_cavo_misure_metriche 56 mm diametro_esterno_isolamento_misure_metriche 54 mm category_1 Giunzioni e accessori tensione 36 kV category_2 Giunzioni retraibili a freddo dimensione_massima_del_conduttore 300 mm² dimensione_minima_del_conduttore 120 mm² intervallo_diametro_esterno_isolamento_del_cavo 28,3 - 41,0 mm modello Restringimento a freddo tensione_nominale 18/30 kV tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico tipo_di_giunta Restringimento a freddo schermatura_del_cavo Schermatura con cavo vita_utile 3 Anno Unità 1 pezzo –
€776,06
SGBO7000092366 con_connettori_a_vite No connessione_carta_cavi_incapsulati_in_plastica No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 codice_prodotto 52561 diametro_esterno_del_cavo_misure_metriche 56 mm diametro_esterno_isolamento_misure_metriche 54 mm category_1 Giunzioni e accessori tensione 36 kV category_2 Giunzioni retraibili a freddo dimensione_massima_del_conduttore 400 mm² dimensione_minima_del_conduttore 120 mm² intervallo_diametro_esterno_isolamento_del_cavo 28,3 - 41,0 mm modello Restringimento a freddo tensione_nominale 6/10 KV tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico tipo_di_giunta Restringimento a freddo schermatura_del_cavo Schermatura con cavo vita_utile 3 Anno Unità 1 pezzo –
€654,76
SGBO7000092362 connessione_carta_cavi_incapsulati_in_plastica No con_connettori_a_vite Si category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Giunzioni e accessori vita_utile 3 Anno tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico category_2 Giunzioni retraibili a freddo tensione 12/20 kV codice_prodotto 57515 lunghezza_complessiva_misure_metriche 65.5 cm dimensione_massima_del_conduttore 400 mm² dimensione_minima_del_conduttore 240 mm² intervallo_diametro_esterno_isolamento_del_cavo 26,1 - 54,6 mm larghezza_complessiva_misure_metriche 14.5 cm modello Restringimento a freddo tensione_nominale 12/20 kV tipo_di_giunta Restringimento a freddo diametro_esterno_del_cavo_misure_metriche 63 mm diametro_esterno_isolamento_misure_metriche 54.6 mm altezza_complessiva_misure_metriche 13 cm Unità 1 pezzo –
€2 105,52
SGBO7000092361 connessione_carta_cavi_incapsulati_in_plastica No con_connettori_a_vite Si category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Giunzioni e accessori vita_utile 3 Anno tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico category_2 Giunzioni retraibili a freddo tensione 12/20 kV codice_prodotto 53857 lunghezza_complessiva_misure_metriche 0.655 m dimensione_minima_del_conduttore 240 mm² intervallo_diametro_esterno_isolamento_del_cavo 19,1 - 38,0 mm larghezza_complessiva_misure_metriche 0.145 m modello Restringimento a freddo tensione_nominale 12/20 kV tipo_di_giunta Restringimento a freddo diametro_esterno_del_cavo_misure_metriche 46 mm diametro_esterno_isolamento_misure_metriche 38 mm schermatura_del_cavo Schermatura con cavo altezza_complessiva_misure_metriche 0.13 m Unità 1 pezzo –
€710,60
SGBO7000092336 approvazione_settore_minerario No connessione_carta_cavi_incapsulati_in_plastica No senza_alogeni No con_connettori_a_vite Si category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Giunzioni e accessori tensione 36 kV vita_utile 3 Anno category_2 Giunzioni retraibili a freddo tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico codice_prodotto 94AK630C dimensione_massima_del_conduttore 630 mm² dimensione_minima_del_conduttore 300 mm² modello Restringimento a freddo tensione_nominale 18/30 kV tipo_di_giunta In linea diametro_esterno_del_cavo_misure_metriche 60 mm diametro_esterno_isolamento_misure_metriche 60 mm riga_di_tensione 18/30 kV schermatura_del_cavo Schermatura con cavo Unità 1 pezzo –
€1 233,94
SGBO7000092335 approvazione_settore_minerario No con_connettori_a_vite No connessione_carta_cavi_incapsulati_in_plastica No senza_alogeni No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 vita_utile 3 Anno tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico tensione 36 kV category_1 Giunzioni e accessori tensione_nominale 18/30 kV tipo_di_giunta Derivazione riga_di_tensione 18/30 kV codice_prodotto 94AK6301 temperatura_operativa_massima_celsius 50 °C category_2 Giunzioni retraibili a freddo dimensione_massima_del_conduttore 630 mm² dimensione_minima_del_conduttore 240 mm² intervallo_diametro_esterno_isolamento_del_cavo 33,4 - 66,0 mm modello Restringimento a freddo diametro_esterno_del_cavo_misure_metriche 60 mm diametro_esterno_isolamento_misure_metriche 60 mm schermatura_del_cavo Schermatura con cavo Unità 1 pezzo –
€1 257,44
SGBO7000092334 approvazione_settore_minerario No connessione_carta_cavi_incapsulati_in_plastica No senza_alogeni No con_connettori_a_vite Si category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Giunzioni e accessori schermatura_del_cavo Schermatura con cavo vita_utile 3 Anno tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico category_2 Giunzioni retraibili a freddo tensione 36 kV codice_prodotto 94AK620C dimensione_minima_del_conduttore 240 mm² intervallo_diametro_esterno_isolamento_del_cavo 19,1 - 38,0 mm modello Restringimento a freddo tensione_nominale 18/30 kV tipo_di_giunta Restringimento a freddo diametro_esterno_del_cavo_misure_metriche 46 mm diametro_esterno_isolamento_misure_metriche 48 mm riga_di_tensione 18/30 kV Unità 1 pezzo –
€647,34
SGBO7000092333 approvazione_settore_minerario No con_connettori_a_vite No connessione_carta_cavi_incapsulati_in_plastica No senza_alogeni No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_1 Giunzioni e accessori tensione 12 kV vita_utile 3 Anno category_2 Giunzioni retraibili a freddo tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico codice_prodotto 94AK6201 dimensione_minima_del_conduttore 240 mm² intervallo_diametro_esterno_isolamento_del_cavo 19,1 - 38,0 mm modello Restringimento a freddo tensione_nominale 18/30 kV tipo_di_giunta Derivazione diametro_esterno_del_cavo_misure_metriche 46 mm diametro_esterno_isolamento_misure_metriche 46 mm riga_di_tensione 18/30 kV schermatura_del_cavo Schermatura con cavo Unità 1 pezzo –
€594,70
SGBO7000092192 con_connettori_a_vite No connessione_carta_cavi_incapsulati_in_plastica No category_0 Prodotti elettrici marchi 3M™ codice_prodotto 93AP2203 diametro_esterno_isolamento_misure_metriche 33.2 mm dimensione_minima_del_conduttore 95 mm² intervallo_diametro_esterno_isolamento_del_cavo 22,3 - 33,2 mm tensione 12/20 kV category_1 Giunzioni e accessori category_2 Giunzioni retraibili a freddo dimensione_massima_del_conduttore 240 mm² modello Restringimento a freddo tensione_nominale 12/20 kV tipo_di_cavo Cavo isolato polimerico, schermato in rame, non armato tipo_di_giunta Restringimento a freddo numero_di_conduttori 3 schermatura_del_cavo Schermatura con cavo vita_utile 3 Anno Unità 1 pezzo –
€2 794,36
SGBO7000092184 approvazione_settore_minerario No con_connettori_a_vite No connessione_carta_cavi_incapsulati_in_plastica No senza_alogeni No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 category_2 Giunzioni retraibili a freddo riga_di_tensione 12/20 kV tipo_di_giunta Restringimento a freddo tensione_nominale 12/20 kV vita_utile 3 Anno category_1 Giunzioni e accessori codice_prodotto 16269 tensione 12/20 kV dimensione_massima_del_conduttore 300 mm² dimensione_minima_del_conduttore 95 mm² intervallo_diametro_esterno_isolamento_del_cavo 22,3 - 33,2 mm modello Restringimento a freddo tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico diametro_esterno_del_cavo_misure_metriche 46 mm diametro_esterno_isolamento_misure_metriche 46 mm schermatura_del_cavo Schermatura con cavo Unità 1 pezzo –
€1 079,50
SGBO7000092181 con_connettori_a_vite No connessione_carta_cavi_incapsulati_in_plastica No category_0 Prodotti elettrici marchi 3M™ codice_prodotto 93AP2103 intervallo_diametro_esterno_isolamento_del_cavo 17,7 - 26,0 mm diametro_esterno_isolamento_misure_metriche 26 mm modello Restringimento a freddo tensione 12/20 kV dimensione_minima_del_conduttore 95 mm² category_1 Giunzioni e accessori category_2 Giunzioni retraibili a freddo tensione_nominale 12/20 kV tipo_di_cavo Cavo isolato polimerico, schermato in rame, non armato tipo_di_giunta Restringimento a freddo numero_di_conduttori 3 vita_utile 3 Anno Unità 1 pezzo –
€2 794,36
SGBO7100112722 approvazione_settore_minerario No connessione_carta_cavi_incapsulati_in_plastica No senza_alogeni No con_connettori_a_vite Si category_0 Prodotti elettrici marchi 3M™ codice_prodotto 92AK6103C diametro_esterno_isolamento_misure_metriche 36 mm category_1 Giunzioni e accessori tensione 12 kV category_2 Giunzioni retraibili a freddo dimensione_minima_del_conduttore 150 mm² intervallo_diametro_esterno_isolamento_del_cavo 14,6 - 28,0 mm modello Restringimento a freddo tensione_nominale 6/10 KV tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico tipo_di_giunta Restringimento a freddo numero_di_conduttori 3 schermatura_del_cavo Schermatura con cavo vita_utile 3 Anno Unità 1 pezzo –
€1 261,26
SGBO7100081930 category_0 Prodotti elettrici marchi 3M™ codice_prodotto 24989 applicazioni Collegamento cavi modello Restringimento a freddo category_1 Giunzioni e accessori category_2 Giunzioni retraibili a freddo Unità 1 pezzo –
€2 501,02
SGBO7100081302 approvazione_settore_minerario No connessione_carta_cavi_incapsulati_in_plastica No senza_alogeni No con_connettori_a_vite Si category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 codice_prodotto 5784 tipo_di_giunta Restringimento a freddo category_2 Giunzioni retraibili a freddo tensione 12/20 kV category_1 Giunzioni e accessori dimensione_minima_del_conduttore 630 mm² intervallo_diametro_esterno_isolamento_del_cavo 33,4 - 66,0 mm modello Restringimento a freddo tensione_nominale 12/20 kV tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico diametro_esterno_del_cavo_misure_metriche 74 mm diametro_esterno_isolamento_misure_metriche 60 mm schermatura_del_cavo Schermatura con cavo vita_utile 3 Anno Unità 1 pezzo –
€1 107,50
SGBO7100067139 approvazione_settore_minerario No connessione_carta_cavi_incapsulati_in_plastica No senza_alogeni No con_connettori_a_vite Si category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 tensione 12/20 kV category_1 Giunzioni e accessori vita_utile 3 Anno category_2 Giunzioni retraibili a freddo tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico codice_prodotto 88370 dimensione_massima_del_conduttore 300 mm² dimensione_minima_del_conduttore 95 mm² intervallo_diametro_esterno_isolamento_del_cavo 19,1 - 38,0 mm modello Restringimento a freddo tensione_nominale 12/20 kV tipo_di_giunta Restringimento a freddo diametro_esterno_del_cavo_misure_metriche 46 mm diametro_esterno_isolamento_misure_metriche 46 mm schermatura_del_cavo Schermatura con cavo Unità 1 pezzo –
€1 051,36
SGBO7100066602 approvazione_settore_minerario No con_connettori_a_vite No connessione_carta_cavi_incapsulati_in_plastica No senza_alogeni No category_0 Prodotti elettrici marchi 3M™ numero_di_conduttori 1 tipo_di_giunta Restringimento a freddo modello Restringimento a freddo tensione_nominale 12/20 kV category_2 Giunzioni retraibili a freddo tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico vita_utile 3 Anno category_1 Giunzioni e accessori codice_prodotto 93-AK 630-1 tensione 12.7/22 kV dimensione_massima_del_conduttore 630 mm² dimensione_minima_del_conduttore 400 mm² intervallo_diametro_esterno_isolamento_del_cavo 33,4 - 66,0 mm diametro_esterno_del_cavo_misure_metriche 74 mm diametro_esterno_isolamento_misure_metriche 60 mm schermatura_del_cavo Ondulato in senso longitudinale (LC) materiale_conduttore Alluminio Unità 1 pezzo –
€833,92
