Giunzioni retraibili a freddo

Descrizione

Dati Tecnici

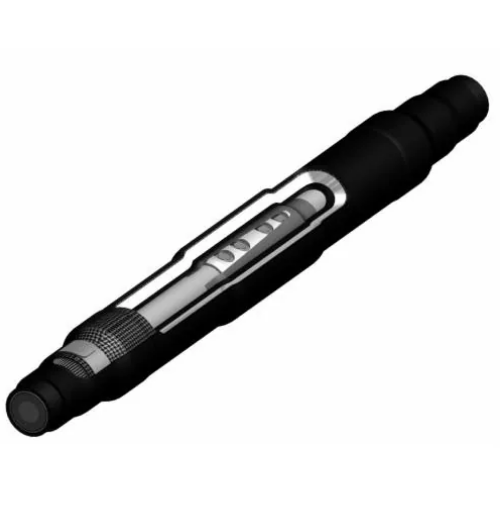

Giunzioni retraibili a freddo per collegamenti in linea su cavi di media tensione. Il corpo isolante in silicone preallungato consente un’installazione rapida e sicura senza l’utilizzo di calore o fiamma. Il sistema integra dispositivo di controllo del campo elettrico e schermatura preinstallata, garantendo continuità elettrica e affidabilità nel tempo. Idonee per cavi polimerici tripolari con schermo in filo di rame, rappresentano una soluzione efficace per applicazioni in reti di distribuzione fino alla classe di tensione 12 kV.

Tipologia: Kit di giunzione in linea retraibile a freddo
Classe di tensione: fino a 12 kV Umax
Applicazione: Cavi polimerici tripolari con schermo in filo di rame
Sistema: Corpo isolante in silicone preallungato su supporto rimovibile
Controllo campo elettrico: Integrato
Schermatura: Gabbia di Faraday preinstallata
Installazione: Senza calore e senza attrezzi dedicati
Sezioni cavo: Ampio campo di copertura (secondo modello)
Versioni disponibili: Con o senza anse meccaniche
Normative di riferimento: HD 620 / IEC 60502

Visualizza versioni

Siamo qui per aiutare!

Utilizza il modulo per richiedere un preventivo personalizzato e un rappresentante del servizio clienti ti contatterà il più rapidamente possibile.

Richiedi un preventivo

caricamento in corso...

Cod. Art	con connettori a vite	connessione carta cavi incapsulati in plastica	category 0	marchi	numero di conduttori	codice prodotto	diametro esterno del cavo misure metriche	diametro esterno isolamento misure metriche	category 1	tensione	category 2	dimensione massima del conduttore	dimensione minima del conduttore	intervallo diametro esterno isolamento del cavo	modello	tensione nominale	tipo di cavo	tipo di giunta	schermatura del cavo	vita utile	Unità	Quantità	Prezzo/Unità
SGBO7000092417	connessione_carta_cavi_incapsulati_in_plastica No	con_connettori_a_vite Si	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	codice_prodotto 99922	diametro_esterno_del_cavo_misure_metriche 56 mm	diametro_esterno_isolamento_misure_metriche 54 mm	category_1 Giunzioni e accessori	tensione 36 kV	category_2 Giunzioni retraibili a freddo	dimensione_massima_del_conduttore 300 mm²	dimensione_minima_del_conduttore 120 mm²	intervallo_diametro_esterno_isolamento_del_cavo 28,3 - 41,0 mm	modello Restringimento a freddo	tensione_nominale 18/30 kV	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	tipo_di_giunta Restringimento a freddo	schermatura_del_cavo Schermatura con cavo	vita_utile 3 Anno	Unità 1	–		€776,06
SGBO7000092366	con_connettori_a_vite No	connessione_carta_cavi_incapsulati_in_plastica No	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	codice_prodotto 52561	diametro_esterno_del_cavo_misure_metriche 56 mm	diametro_esterno_isolamento_misure_metriche 54 mm	category_1 Giunzioni e accessori	tensione 36 kV	category_2 Giunzioni retraibili a freddo	dimensione_massima_del_conduttore 400 mm²	dimensione_minima_del_conduttore 120 mm²	intervallo_diametro_esterno_isolamento_del_cavo 28,3 - 41,0 mm	modello Restringimento a freddo	tensione_nominale 6/10 KV	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	tipo_di_giunta Restringimento a freddo	schermatura_del_cavo Schermatura con cavo	vita_utile 3 Anno	Unità 1	–		€654,76
SGBO7000092362	connessione_carta_cavi_incapsulati_in_plastica No	con_connettori_a_vite Si	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	category_1 Giunzioni e accessori	vita_utile 3 Anno	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	category_2 Giunzioni retraibili a freddo	tensione 12/20 kV	codice_prodotto 57515	lunghezza_complessiva_misure_metriche 65.5 cm	dimensione_massima_del_conduttore 400 mm²	dimensione_minima_del_conduttore 240 mm²	intervallo_diametro_esterno_isolamento_del_cavo 26,1 - 54,6 mm	larghezza_complessiva_misure_metriche 14.5 cm	modello Restringimento a freddo	tensione_nominale 12/20 kV	tipo_di_giunta Restringimento a freddo	diametro_esterno_del_cavo_misure_metriche 63 mm	diametro_esterno_isolamento_misure_metriche 54.6 mm	altezza_complessiva_misure_metriche 13 cm	Unità 1		–		€2 105,52
SGBO7000092361	connessione_carta_cavi_incapsulati_in_plastica No	con_connettori_a_vite Si	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	category_1 Giunzioni e accessori	vita_utile 3 Anno	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	category_2 Giunzioni retraibili a freddo	tensione 12/20 kV	codice_prodotto 53857	lunghezza_complessiva_misure_metriche 0.655 m	dimensione_minima_del_conduttore 240 mm²	intervallo_diametro_esterno_isolamento_del_cavo 19,1 - 38,0 mm	larghezza_complessiva_misure_metriche 0.145 m	modello Restringimento a freddo	tensione_nominale 12/20 kV	tipo_di_giunta Restringimento a freddo	diametro_esterno_del_cavo_misure_metriche 46 mm	diametro_esterno_isolamento_misure_metriche 38 mm	schermatura_del_cavo Schermatura con cavo	altezza_complessiva_misure_metriche 0.13 m	Unità 1		–		€710,60
SGBO7000092336	approvazione_settore_minerario No	connessione_carta_cavi_incapsulati_in_plastica No	senza_alogeni No	con_connettori_a_vite Si	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	category_1 Giunzioni e accessori	tensione 36 kV	vita_utile 3 Anno	category_2 Giunzioni retraibili a freddo	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	codice_prodotto 94AK630C	dimensione_massima_del_conduttore 630 mm²	dimensione_minima_del_conduttore 300 mm²	modello Restringimento a freddo	tensione_nominale 18/30 kV	tipo_di_giunta In linea	diametro_esterno_del_cavo_misure_metriche 60 mm	diametro_esterno_isolamento_misure_metriche 60 mm	riga_di_tensione 18/30 kV	schermatura_del_cavo Schermatura con cavo	Unità 1	–		€1 233,94
SGBO7000092335	approvazione_settore_minerario No	con_connettori_a_vite No	connessione_carta_cavi_incapsulati_in_plastica No	senza_alogeni No	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	vita_utile 3 Anno	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	tensione 36 kV	category_1 Giunzioni e accessori	tensione_nominale 18/30 kV	tipo_di_giunta Derivazione	riga_di_tensione 18/30 kV	codice_prodotto 94AK6301	temperatura_operativa_massima_celsius 50 °C	category_2 Giunzioni retraibili a freddo	dimensione_massima_del_conduttore 630 mm²	dimensione_minima_del_conduttore 240 mm²	intervallo_diametro_esterno_isolamento_del_cavo 33,4 - 66,0 mm	modello Restringimento a freddo	diametro_esterno_del_cavo_misure_metriche 60 mm	diametro_esterno_isolamento_misure_metriche 60 mm	schermatura_del_cavo Schermatura con cavo	Unità 1	–		€1 257,44
SGBO7000092334	approvazione_settore_minerario No	connessione_carta_cavi_incapsulati_in_plastica No	senza_alogeni No	con_connettori_a_vite Si	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	category_1 Giunzioni e accessori	schermatura_del_cavo Schermatura con cavo	vita_utile 3 Anno	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	category_2 Giunzioni retraibili a freddo	tensione 36 kV	codice_prodotto 94AK620C	dimensione_minima_del_conduttore 240 mm²	intervallo_diametro_esterno_isolamento_del_cavo 19,1 - 38,0 mm	modello Restringimento a freddo	tensione_nominale 18/30 kV	tipo_di_giunta Restringimento a freddo	diametro_esterno_del_cavo_misure_metriche 46 mm	diametro_esterno_isolamento_misure_metriche 48 mm	riga_di_tensione 18/30 kV	Unità 2		–		€1 294,68
SGBO7000092333	approvazione_settore_minerario No	con_connettori_a_vite No	connessione_carta_cavi_incapsulati_in_plastica No	senza_alogeni No	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	category_1 Giunzioni e accessori	tensione 12 kV	vita_utile 3 Anno	category_2 Giunzioni retraibili a freddo	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	codice_prodotto 94AK6201	dimensione_minima_del_conduttore 240 mm²	intervallo_diametro_esterno_isolamento_del_cavo 19,1 - 38,0 mm	modello Restringimento a freddo	tensione_nominale 18/30 kV	tipo_di_giunta Derivazione	diametro_esterno_del_cavo_misure_metriche 46 mm	diametro_esterno_isolamento_misure_metriche 46 mm	riga_di_tensione 18/30 kV	schermatura_del_cavo Schermatura con cavo	Unità 12	–		€7 136,40
SGBO7000092192	con_connettori_a_vite No	connessione_carta_cavi_incapsulati_in_plastica No	category_0 Prodotti elettrici	marchi 3M™	codice_prodotto 93AP2203	diametro_esterno_isolamento_misure_metriche 33.2 mm	dimensione_minima_del_conduttore 95 mm²	intervallo_diametro_esterno_isolamento_del_cavo 22,3 - 33,2 mm	tensione 12/20 kV	category_1 Giunzioni e accessori	category_2 Giunzioni retraibili a freddo	dimensione_massima_del_conduttore 240 mm²	modello Restringimento a freddo	tensione_nominale 12/20 kV	tipo_di_cavo Cavo isolato polimerico, schermato in rame, non armato	tipo_di_giunta Restringimento a freddo	numero_di_conduttori 3	schermatura_del_cavo Schermatura con cavo	vita_utile 3 Anno	Unità 1	–		€2 794,36
SGBO7000092184	approvazione_settore_minerario No	con_connettori_a_vite No	connessione_carta_cavi_incapsulati_in_plastica No	senza_alogeni No	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	category_2 Giunzioni retraibili a freddo	riga_di_tensione 12/20 kV	tipo_di_giunta Restringimento a freddo	tensione_nominale 12/20 kV	vita_utile 3 Anno	category_1 Giunzioni e accessori	codice_prodotto 16269	tensione 12/20 kV	dimensione_massima_del_conduttore 300 mm²	dimensione_minima_del_conduttore 95 mm²	intervallo_diametro_esterno_isolamento_del_cavo 22,3 - 33,2 mm	modello Restringimento a freddo	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	diametro_esterno_del_cavo_misure_metriche 46 mm	diametro_esterno_isolamento_misure_metriche 46 mm	schermatura_del_cavo Schermatura con cavo	Unità 1	–		€1 079,50
SGBO7000092181	con_connettori_a_vite No	connessione_carta_cavi_incapsulati_in_plastica No	category_0 Prodotti elettrici	marchi 3M™	codice_prodotto 93AP2103	intervallo_diametro_esterno_isolamento_del_cavo 17,7 - 26,0 mm	diametro_esterno_isolamento_misure_metriche 26 mm	modello Restringimento a freddo	tensione 12/20 kV	dimensione_minima_del_conduttore 95 mm²	category_1 Giunzioni e accessori	category_2 Giunzioni retraibili a freddo	tensione_nominale 12/20 kV	tipo_di_cavo Cavo isolato polimerico, schermato in rame, non armato	tipo_di_giunta Restringimento a freddo	numero_di_conduttori 3	vita_utile 3 Anno	Unità 1	–		€2 794,36
SGBO7100112722	approvazione_settore_minerario No	connessione_carta_cavi_incapsulati_in_plastica No	senza_alogeni No	con_connettori_a_vite Si	category_0 Prodotti elettrici	marchi 3M™	codice_prodotto 92AK6103C	diametro_esterno_isolamento_misure_metriche 36 mm	category_1 Giunzioni e accessori	tensione 12 kV	category_2 Giunzioni retraibili a freddo	dimensione_minima_del_conduttore 150 mm²	intervallo_diametro_esterno_isolamento_del_cavo 14,6 - 28,0 mm	modello Restringimento a freddo	tensione_nominale 6/10 KV	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	tipo_di_giunta Restringimento a freddo	numero_di_conduttori 3	schermatura_del_cavo Schermatura con cavo	vita_utile 3 Anno	Unità 1	–		€1 261,26
SGBO7100081930	category_0 Prodotti elettrici	marchi 3M™	codice_prodotto 24989	applicazioni Collegamento cavi	modello Restringimento a freddo	category_1 Giunzioni e accessori	category_2 Giunzioni retraibili a freddo	Unità 12	–		€30 012,24
SGBO7100081302	approvazione_settore_minerario No	connessione_carta_cavi_incapsulati_in_plastica No	senza_alogeni No	con_connettori_a_vite Si	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	codice_prodotto 5784	tipo_di_giunta Restringimento a freddo	category_2 Giunzioni retraibili a freddo	tensione 12/20 kV	category_1 Giunzioni e accessori	dimensione_minima_del_conduttore 630 mm²	intervallo_diametro_esterno_isolamento_del_cavo 33,4 - 66,0 mm	modello Restringimento a freddo	tensione_nominale 12/20 kV	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	diametro_esterno_del_cavo_misure_metriche 74 mm	diametro_esterno_isolamento_misure_metriche 60 mm	schermatura_del_cavo Schermatura con cavo	vita_utile 3 Anno	Unità 18	–		€19 935,00
SGBO7100067139	approvazione_settore_minerario No	connessione_carta_cavi_incapsulati_in_plastica No	senza_alogeni No	con_connettori_a_vite Si	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	tensione 12/20 kV	category_1 Giunzioni e accessori	vita_utile 3 Anno	category_2 Giunzioni retraibili a freddo	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	codice_prodotto 88370	dimensione_massima_del_conduttore 300 mm²	dimensione_minima_del_conduttore 95 mm²	intervallo_diametro_esterno_isolamento_del_cavo 19,1 - 38,0 mm	modello Restringimento a freddo	tensione_nominale 12/20 kV	tipo_di_giunta Restringimento a freddo	diametro_esterno_del_cavo_misure_metriche 46 mm	diametro_esterno_isolamento_misure_metriche 46 mm	schermatura_del_cavo Schermatura con cavo	Unità 1	–		€1 051,36
SGBO7100066602	approvazione_settore_minerario No	con_connettori_a_vite No	connessione_carta_cavi_incapsulati_in_plastica No	senza_alogeni No	category_0 Prodotti elettrici	marchi 3M™	numero_di_conduttori 1	tipo_di_giunta Restringimento a freddo	modello Restringimento a freddo	tensione_nominale 12/20 kV	category_2 Giunzioni retraibili a freddo	tipo_di_cavo Cavo non armato, con schermatura in rame, isolamento in materiale polimerico	vita_utile 3 Anno	category_1 Giunzioni e accessori	codice_prodotto 93-AK 630-1	tensione 12.7/22 kV	dimensione_massima_del_conduttore 630 mm²	dimensione_minima_del_conduttore 400 mm²	intervallo_diametro_esterno_isolamento_del_cavo 33,4 - 66,0 mm	diametro_esterno_del_cavo_misure_metriche 74 mm	diametro_esterno_isolamento_misure_metriche 60 mm	schermatura_del_cavo Ondulato in senso longitudinale (LC)	materiale_conduttore Alluminio	Unità 1		–		€833,92
